设备概述

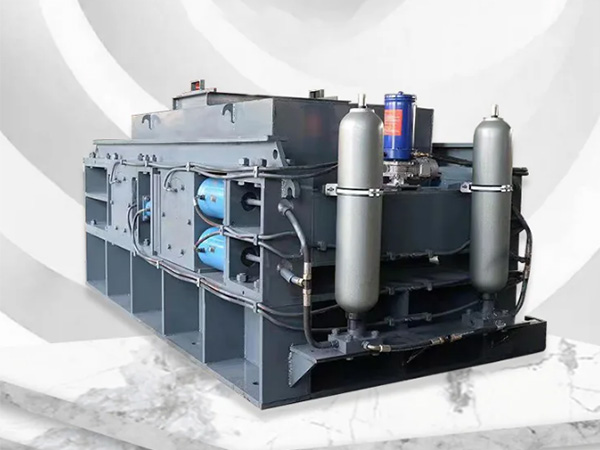

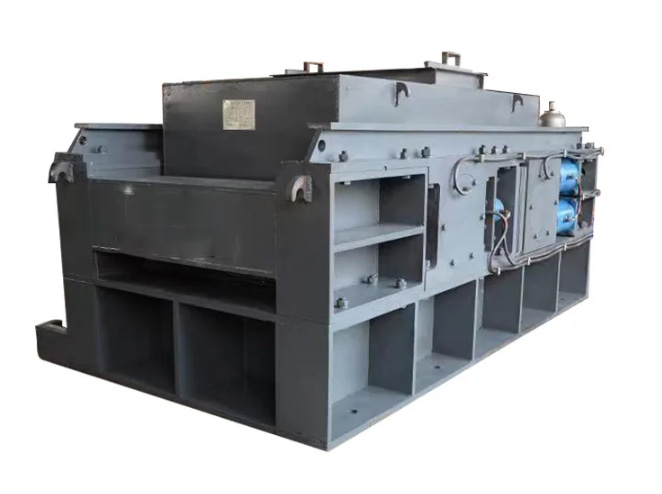

液压齿辊破碎机是通过液压系统调节齿辊间距和压力的破碎设备，利用齿辊的旋转剪切和挤压作用破碎物料，适用于中硬度物料（煤炭、矿石、建筑垃圾等）的中细碎。根据齿辊数量和结构不同，主要分为双齿辊、四齿辊及多级齿辊等类型。

核心结构与工作原理

1. 齿辊设计
   • 齿形优化：辊面焊接“人”字形或“狼牙”形耐磨合金齿（齿高80-150mm，硬度HRC60-65），齿间距可调（适应不同物料）。
   • 破碎机制：两齿辊相向旋转（速度8-20rpm），利用齿尖对物料施加剪切、劈裂和挤压作用，适合破碎中硬至高硬物料。
2. 液压系统
   • 双缸独立控制：每组齿辊由双液压缸（推力≥250吨）驱动，间隙调节范围10-150mm（精度±0.5mm）。
   • 智能调节：PLC+压力传感器实现自动间隙补偿（根据物料硬度实时调整），压力范围16-25MPa。
3. 环境适配

   • 全密闭结构：破碎腔加装防尘罩+负压吸尘装置（风压≥1800Pa），防止粉尘外溢。

   • 低温组件：液压油预热系统（自动加热至30℃）+耐寒密封圈（耐低温-40℃）。



常见类型与对比

核心参数参考（通用型）

应用场景与选型建议

1. 场景匹配

• 煤炭行业：双齿辊（原煤粗碎）→ 出料30mm，直接入洗煤线。

• 焦化厂：四齿辊（焦炭细碎）→ 出料3-5mm，满足高炉喷吹需求。

• 建筑垃圾：多级齿辊（钢筋分离+骨料破碎）→ 出料≤10mm再生骨料。




2. 选型要点

• 物料特性：高硬度（如铁矿）需选辊面硬度≥HRC60的合金材质。

• 环境要求：多粉尘场景（如水泥厂）需配备密封防尘罩。

• 自动化：大型项目建议选配PLC控制系统（远程调节辊间距）。

维护与故障处理

1. 液压系统的维护
   • 每季度更换液压油（NAS1638等级≤8级），清洗电磁换向阀。
   • 检查液压缸密封件（寿命≤1.5年，磨损量超15%需更换）。
2. 齿辊修复
   • 齿部磨损超30%时，采用明弧堆焊（焊丝D600）修复，焊后回火处理（HB400-450）。
   • 齿间距调整：使用激光测量仪校准，误差≤1mm。
3. 常见故障排除

   • 出料不均：校准液压缸同步精度（误差≤2mm），检查齿辊啮合角（标准90°±1°）。

   • 液压泄漏：优先更换O型圈（材质丁腈橡胶+聚四氟乙烯复合），避免冬季低温硬化。
